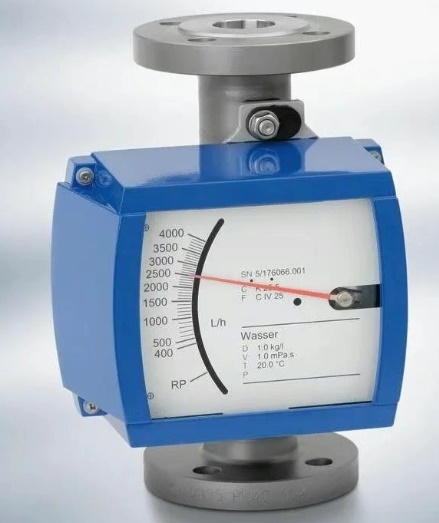

金属转子流量计常见故障分析
金属转子流量计常见故障分析
1、转子流量计（又称浮子流量计）是一种常用的流量测量仪表，但在使用过程中可能因操作不当、环境因素或设备老化等原因出现故障。以下是其常见故障及分析处理建议：
2、工作原理
变面积原理：转子流量计基于浮子在垂直锥形管中的平衡位置来测量流量。当流体自下而上流经锥形管时，浮子受到流体的作用力（如升力或拖曳力）上升，直至浮子所受的力（流体动力、浮力）与重力平衡。此时，浮子的位置对应特定的流量值。
环形流通面积变化：随着流量增大，浮子上升，锥形管与浮子之间的环形流通面积增大，保持压差稳定。流量与浮子高度成正比，通过刻度可直接读取流量值。
3、结构组成
锥形管：通常由玻璃、塑料或金属制成，透明材质便于观察浮子位置。
浮子（转子）：材质多样（如不锈钢、陶瓷），部分设计带有斜槽，使浮子旋转以保持稳定居中，减少摩擦。
刻度线：直接标定流量值，部分型号配备远传装置（如磁耦合）将位置信号转换为电信号。
4、主要特点
优点：
结构简单，价格低廉，安装方便。
压损较小，适合低压系统。
直观显示，无需外部电源（机械式）。
量程比宽（通常10:1），适用于中小流量测量。
缺点：
精度受流体密度、粘度影响较大，需针对介质校准。
一般需垂直安装，限制管路布局。
玻璃管材质易碎，不适合高温高压或腐蚀性流体。
5、转子流量计常见故障
1.指针抖动：
①轻微指针抖动：通常由于介质波动引起。可采用增加阻尼的方法来克服；
②中度指针抖动：通常由于介质流动状态造成。对于气体一般由于介质操作压力不稳造成。可采用稳压或稳流装置来克服或加大转子流量计气阻尼；
③剧烈指针抖动：主要由于介质脉动，气压不稳或用户给出的其他操作状态的压力、温度、流量与转子流量计实际的状态不符，有较大差异造成转子流量计过量程。
6、测量误差大：
①安装不符合要求。对于垂直安装转子流量计要保持垂直，倾角不大于20度；对于水平安装转子流量计要保持水平，倾角不大于20度，转子流量计周围100mm空间不得有铁磁性物体，安装位置要远离阀门变径口、泵出口、工艺管线转弯口等。要保持前直管段为5D，后直管段为250mm的要求。 ②液体介质的密度变化较大也是引起误差较大的一个原因。因为仪表在标定前，都将介质按用户给出的密度进行换算，换算成标校状态下水的流量进行标定，因此若介质密度变化较大，会对测量造成很大误差。解决方法可以将变化以后的介质密度带入公式，换算成误差修正系数，然后将流量计测出的流量乘以系数换成真实的流量； ③气体介质因受到温度压力影响较大，建议采用温压补偿的方式来获得真实的流量； ④因长期使用及管道振动等多因素引起转子流量计传感磁钢、指针、配重、旋转磁钢等活动部件松动，造成误差较大。解决方法：可先用手推指针的方式再验证。首先将指针按在RP位置，看输出是否为4mA，流量显示是否为0％,再依次按照刻度进行验证。若发现不符，可对部件进行位置调整。一般要求专业人员调整，否则会造成位置丢失，需返回厂家进行校正。
7、指针停到某一位置不动：
主要原因是转子流量计的浮子卡死通常由于转子流量计使用时开启阀门过快，使得转子飞快向上冲击止动器，造成止动器变形而将转子卡死。但也不排除由于转子导向杆与止动环不同心，造成转子卡死。在处理时，可以将仪表拆下，将变形的止动器取下整形，并检查与导向杆是否同心，如不同心可以进行校正，然后将转子装好，手推转子，感觉转子上下通畅无阻卡即可，另外，在转子流量计安装时一定要垂直或水平安装，不能倾斜，否则也容易引起卡表并给测量带来误差。
8、现场液晶总显示0或满量程：
①检查设定量程、零点参数。要求ZERO要小于SPAN的值，两值不能相等
②检查采样数据是否上来，用手推指针看采样值变化，如果无变化，通常为线路采样电路故障，需要换线路板；
9、流量计无法测量流量（金属管）：
当金属管浮子流量计无法正确测量流量时，很可能会显现下列原因：
①管道堵塞
假如管道中有堵塞物，如沉积物或其他杂质，会影响流体的流动，导致测量不精准。此时需要清除管道中的堵塞物。假如清理后仍旧显现问题，需要检查管道中是否存在其他问题。
②浮子卡住
在流量计中，浮子起到阀门的作用，掌控流体的流动。假如浮子被卡住或损坏，就无法掌控流体的流动，导致测量不精准。此时需要将浮子清洗干净或更换浮子。
③传感器故障
金属管浮子流量计中的传感器负责接收测量数据。假如传感器损坏或显现故障，就无法正常测量流量。此时需要检查传感器的状态，并进行维护和修理或更换。
10、测量结果不精准（金属管）：
金属管浮子流量计的测量结果倚靠于多个因素，如流体的温度、压力和密度等。假如测量结果不精准，很可能会显现下列原因：
①环境温度过高或过低
当环境温度过高或过低时，流体的温度也会发生变化，影响流量计对流体流量的测量。此时需要调整流量计的工作温度，使其适应变化的环境温度。
②浮子和管道不匹配
金属管浮子流量计的浮子和管道需要匹配，以确保测量的精准性。假如浮子和管道不匹配，就会导致测量结果不精准。此时需要更换合适的浮子和管道，并进行校准。
③流量计管道漏气
金属管浮子流量计的管道可能会发生气体泄漏，影响流量计的测量结果。此时需要检查管道是否发生漏气，并进行修理或更换。
11、金属管浮子流量计的管道堵塞：
在使用金属管浮子流量计的过程中，管道堵塞是一种常见问题。假如管道堵塞，就会导致流体无法正常通过管道，甚至会影响到流量计的测量结果。此时需要进行以下操作：
①清理管道
当管道堵塞时，需要清除管道中的堵塞物，以恢复流体的正常流动。可以使用机械工具或清洗液来清洁管道。
②更换管道
当管道损坏或堵塞太严重时，可能需要更换管道。需要注意管道的连接方式和匹配度，以确保管道的正常工作。
③调整流量计参数
当管道情形不佳时，需要调整流量计的参数，以适应管道情形。可以通过调整流量计的温度、压力、阀门开度等参数来实现测量精度的提高。
综上所述，金属管转子流量计在使用过程中会碰到一些问题，但是只要注意适时维护和修理和保养，就可以避开显现大的故障。在工业生产中，精准测量流量对于生产效率和品质有侧紧要的作用，因此需要对流量计进行定期检测和保养，以确保其正常工作。
